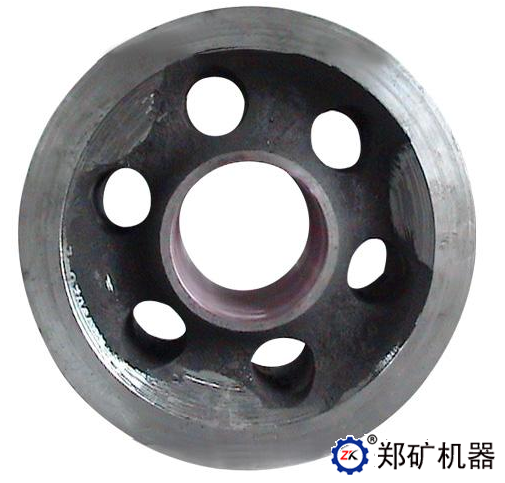

托輪是回轉窯的重要部件，通過輪帶支撐著回轉窯，所以托輪的好壞直接影響窯的運轉質量，以下對回轉窯托輪的損壞形式和更換方法進行簡單介紹，供同行參考。

　　一、托輪損壞的形式

　　托輪的損壞有多種形式

　　*先，托輪表面壓潰剝落，其原因多為鑄造缺陷、局部應力過大等造成金屬材料的疲勞掉塊。

　　其二，由于托輪軸與瓦接觸精度差，造成軸與瓦發熱拉絲、不規則磨損。

　　*三，托輪開裂與軸打滑，多為裝配過盈量過大及鑄造缺陷引起托輪從端部開裂。

　　*四，軸斷，軸斷的原因一般是過盈量太大，造成軸與托輪接觸端部縮頸，從而因應力集中造成斷軸；當然也不能排除制造缺陷引起的斷裂。

　　*五，托輪使用年限長，磨損嚴重出現臺階等，嚴重影響運行質量，使窯上下串動受到影響，可以理解為壽命已到，需要更換等。

　　二、托輪更換的方法

　　1.編制檢修方案，掌握關鍵尺寸、精度要求，做好技術準備。

　　2.清理現場油污，找出窯及托輪中心線，并在托輪底座和基礎底板上打上記好。

　　3.把千斤頂、倒鏈等工具運到檢修現場。

　　4.待窯冷卻后，把千斤頂穩定地置于輪帶下之中部，并在千斤頂頂部放置以木板，防止打滑，并把千斤頂吃緊。

　　5.拆除托輪瓦的隔熱板，放在不礙事的地方。

　　6.拆除托輪瓦蓋、油勺、循環水管道等并放在不影響檢修的地方。

　　7.頂起輪帶，使其離開托輪10毫米左右。檢查千斤頂是否有泄漏下沉現象，若有，應先排出故障。若無下沉現象，在千斤頂油缸兩側與輪帶之間墊鋼板或?qū)Ｓ梅借F打緊，防止泄漏輪帶下沉，并對千斤頂泄壓檢驗。若沒有不良反應，重新使千斤頂吃緊并打緊墊鐵。

　　8.在托輪底座四周打好記好號。

　　9.松開待換托輪底座地腳螺栓，用倒鏈或千斤頂將托輪推開到方便起吊的位置。

　　10.在托輪上掛鋼絲繩，將托輪吊離現場。

　　11.清理托輪，測量托輪、軸頭直徑及磨損量。

　　12.清理現場油污。清洗瓦并判斷確定是否還用，若不用，將其拆除。

　　13.若換新瓦，應對新瓦進行相關尺寸檢查。

　　14.清理新托輪上的異物油跡，測量尺寸。

　　15.根據檢查檢測結果，開瓦口，保證瓦口側間隙在軸徑的千分之二左右，導油楔槽過度自然。

　　16.瓦與軸對研，使其包角在60度左右，接觸瘢痕，達到左右間距不大于3毫米。推力盤結合嚴實，瘢痕均勻。

　　17.瓦背的檢查：把瓦與瓦胎對研，使其接觸瘢痕達到左右間距小于5毫米。之后將其固定在瓦胎上。

　　18.根據托輪測量尺寸，計算新托輪的位置，并畫出更換后瓦座的位置，保證托輪受力狀態與老托輪相對基本不變。

　　19.起吊新托輪置于瓦上并對正，之后拆除起吊索。

　　20.用倒鏈或千斤頂配合頂絲把瓦座就位并找正，且復查與新位置的重合度。

　　21.無問題后，緊固地腳螺栓，吃緊頂絲。

　　22.定起輪帶少許，拆除方鐵，慢慢把輪帶放在托輪上。

　　23.清洗軸、瓦，安裝油勺，接通循環水，并進行實驗，若不漏水，扣上瓦蓋。

　　24.加入潤滑油，裝上隔熱板。

　　25.慢轉窯，根據油膜情況檢查判斷推力盤、瓦與軸的接觸情況。檢查油勺是否干涉、推力盤與瓦裙間隙等情況。

　　26.檢查驗收正常，收拾工具，清理現場，托輪更換工作結束。

　　三、結束語

　　由于各企業支撐結構略有差異，檢修方案也不盡相同；對于瓦的精度要求各單位也有區別，出入較大，同時本文以回轉窯托輪更換為中心，涉及刮瓦不多。綜上所述，本方案只能起參考作用，也由于筆者水平有限，不對之處難免，還望讀者批評指正。
